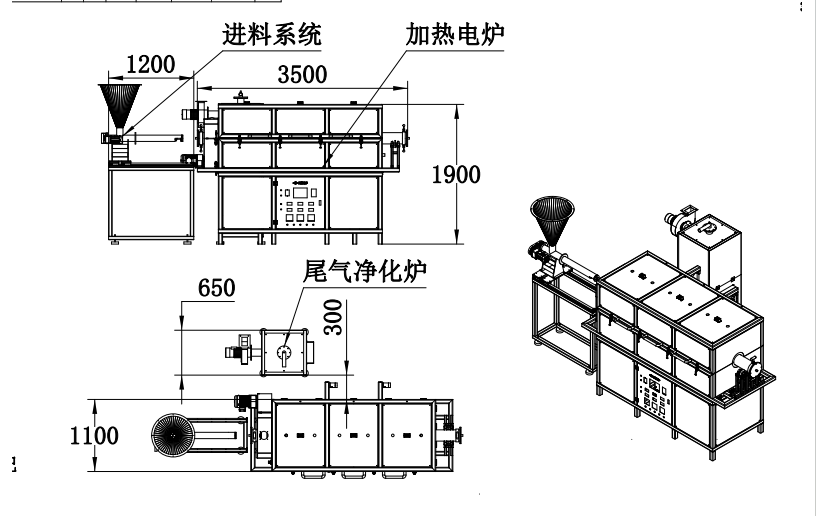

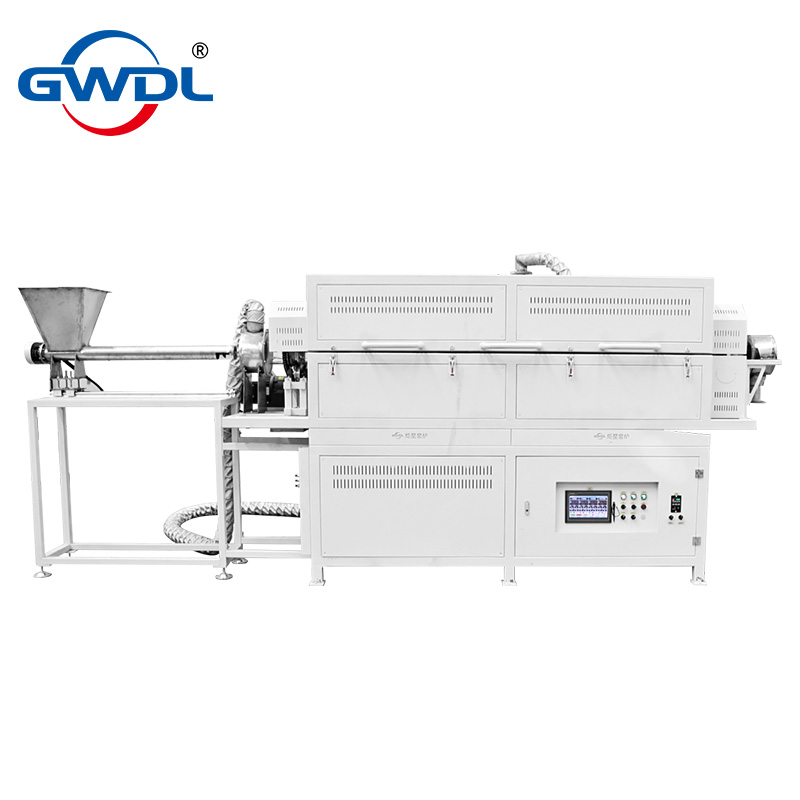

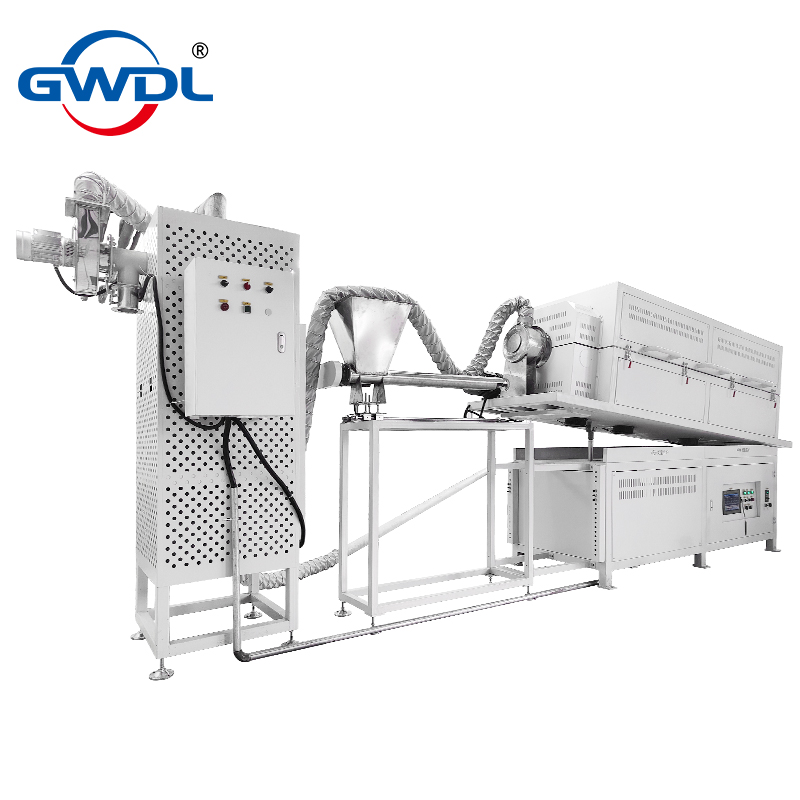

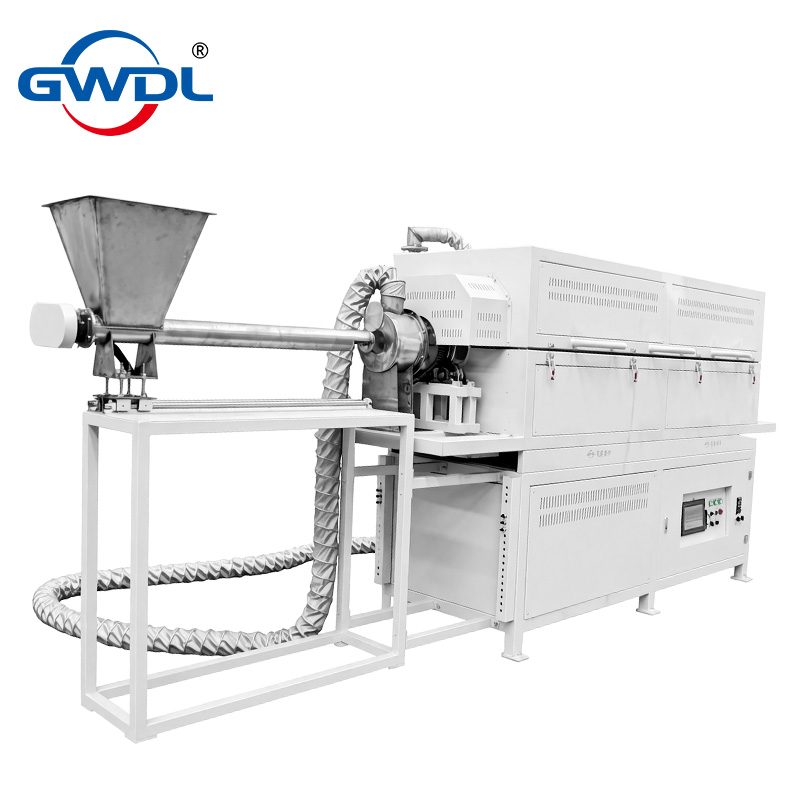

1000度倾斜旋转管式炉石英玻璃炉管配备VOC尾气净化炉

产品名称：1000度倾斜旋转管式炉配备VOC尾气净化炉

型号：GWDL- 1000KQGA

规格：直径150X直径400X长度2000毫米

备注：1000度倾斜旋转管式炉配备VOC尾气净化炉

项目	技术参数
设备型号	GWDL-1000KQGA
设备类型	倾斜回转管式炉
电源	AC 380V
额定功率	60 kW
最高使用温度	1000℃
可长期使用温度	1000℃
温度控制范围	80～1200℃
加热区长度	2000 mm
温区数量	3个独立温区，独立控温
炉管结构	两端φ150 mm，中间φ400 mm，加热区2000 mm
炉管材质	石英玻璃管，厚度10 mm
加热元件	高温电阻丝，布置于炉管上下
进料方式	批次进料
进料系统	1
炉管转速	1～15 r/min，可调
炉管倾斜角度	1～15°，可调
保护气体流量计	2个浮球流量计
测温元件	K型热电偶，测温范围0～1320℃
控温精度	±1℃
炉温均匀性	±8℃（根据炉膛尺寸而定）
升温速率	最高20℃/min；最低1℃/h，可调（非线性升温）
炉体	炉体采用数控机床加工，经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成，双色搭配，外观新颖美观，具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点
炉体结构	电炉炉体采用了风冷双层炉体结构，有效的风冷导向隔板使炉壳整体冷风循环，最终冷却发热元件导电片后排出炉体，避免了发热元件导电片的高温氧化；保证了良好的工作环境
耐火材料	炉衬使用真空成型高纯氧化铝聚轻材料制作而成，取放物料易碰位置（炉口、炉底）采用轻质空心球氧化铝板，使用温度高，蓄热量小，耐急热急冷、不裂缝、不掉渣、保温性能好
保护	采用集成化模块控制单元，控制精度准确，并设计了双回路控制和双回路保护，具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护
控制	采用闭环技术可控硅模块触发控制，移相触发控制方式，输出电压、电流或功率连续可调，具有恒电压、恒电流或恒功率的特性；电流环为内环，电压环为外环，在突加负载或负载电流超过限流值时，限制调压器的输出电流在额定电流范围内，确保输出和调压器正常工作；同时电压环也参与调节，使调压器的输出电流被限制在额定电流范围内，在有充分调节余量的前提下维持输出电流及电压的恒定；从而到达保护发热元件避免过大电流、电压的冲击，达到安全可靠的控制效果及控制精度。
显示参数	温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等
温度曲线设定	采用智能温度控制仪，备标准 PID、人工智能调节 APID 或 MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，具备 30 段程序控制功能，可实现任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并允许在程序的控制运行中随时修改程序；采用具备曲线拟合功能的人工智能调节算法，能获得光滑平顺的曲线控制效果；
多条曲线输入	50段程序控制功能，可以输入设定：一条曲线为50段，两条曲线 28段/条，三条曲线15段/条，五条曲线9段/条；可同时输入多条曲线，使用时可任意调用。
随机配件	坩埚钳一把，高温手套一副，合格证一份，销售送货单一份
保修范围及期限	电炉免费保修一年，发热元件不保修（三个月内自然损坏免费更换）

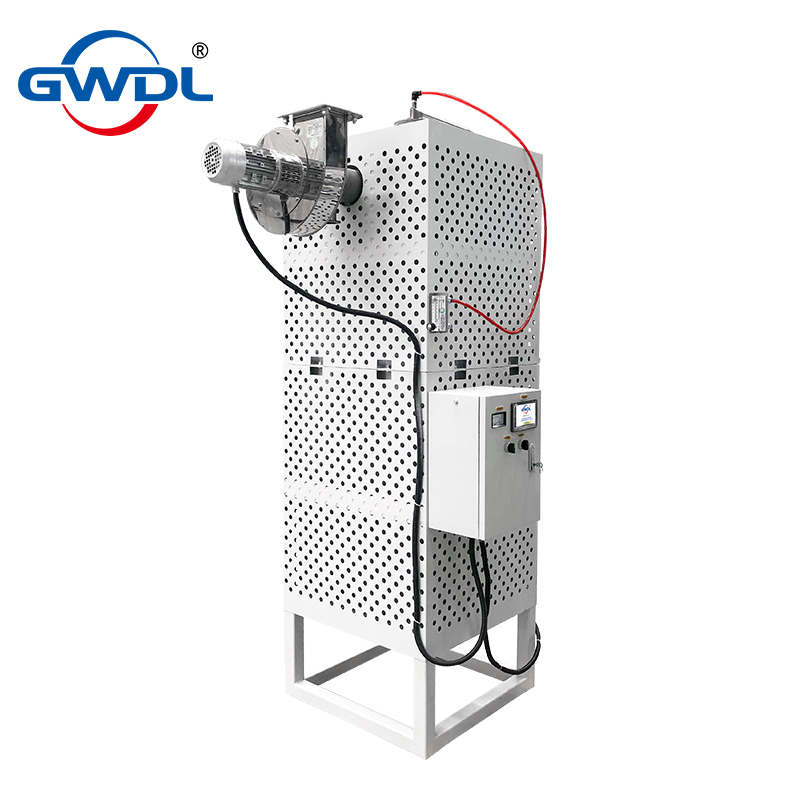

尾气焚烧炉处理量	40 m³/h

炬星窑炉主要部件配置清单
序号	项目	名称	分类						厂家
序号	项目	名称	1200度	1400度	1600度	1700度	1800度	1900度	厂家
1	外壳	双层外壳	●	●	●	●	●	●	炬星窑炉
2	电热元件	电加热器	高温合金电阻丝	硅碳棒	硅钼棒	1800型硅钼棒	1850型硅钼棒	1900型硅钼棒	炬星窑炉
3	电器控制部分	温控仪	858P	858P	858P	858P	858P	858P	厦门宇电
4		热电偶	K	S	B	B	B	B+光纤	大正/光明
5		电压表	●	●	●	●	●	●	正泰
6		电流表	●	●	●	●	●	●	正泰
7		SCR调功器	●	●	●	●	●	●	炬星窑炉
8		接触器	●	●	●	●	●	●	正泰/德力西
9		空开	●	●	●	●	●	●
10		按钮	●	●	●	●	●	●
11		蜂鸣器	●	●	●	●	●	●
12		快熔	●	●	●	●	●	●	茗熔
13		变压器	○	○	●	●	●	●	炬星窑炉
14	耐火隔热炉膛	陶瓷纤维板/模块	1260	1500	1700	1800	1850	氧化锆纤维2100
15		炉口隔热塞砖（内门）	○	●	●	●	●	●
16		承烧板	石英陶瓷	石英陶瓷	刚玉莫来石	刚玉莫来石	刚玉莫来石	氧化锆纤维2100
