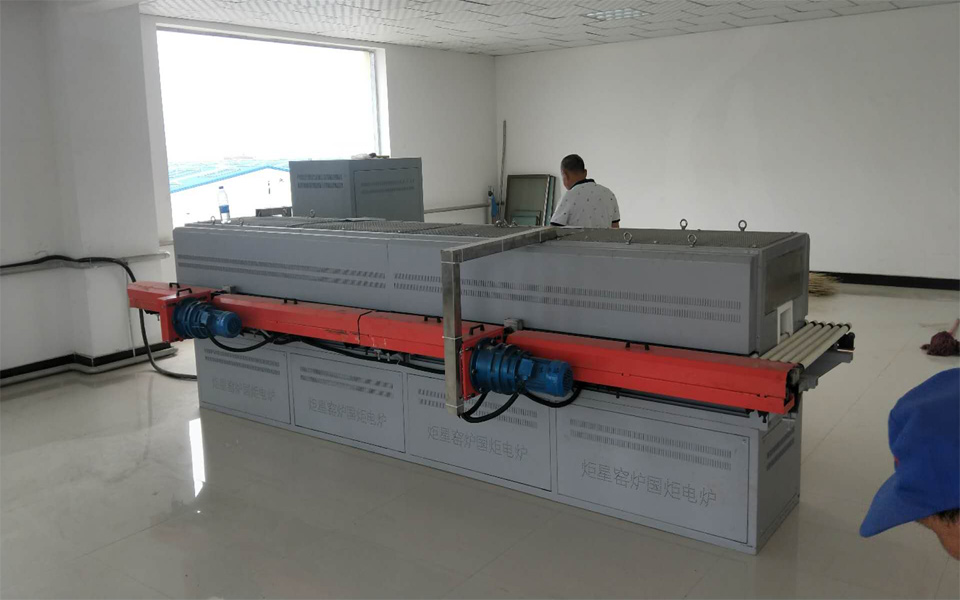

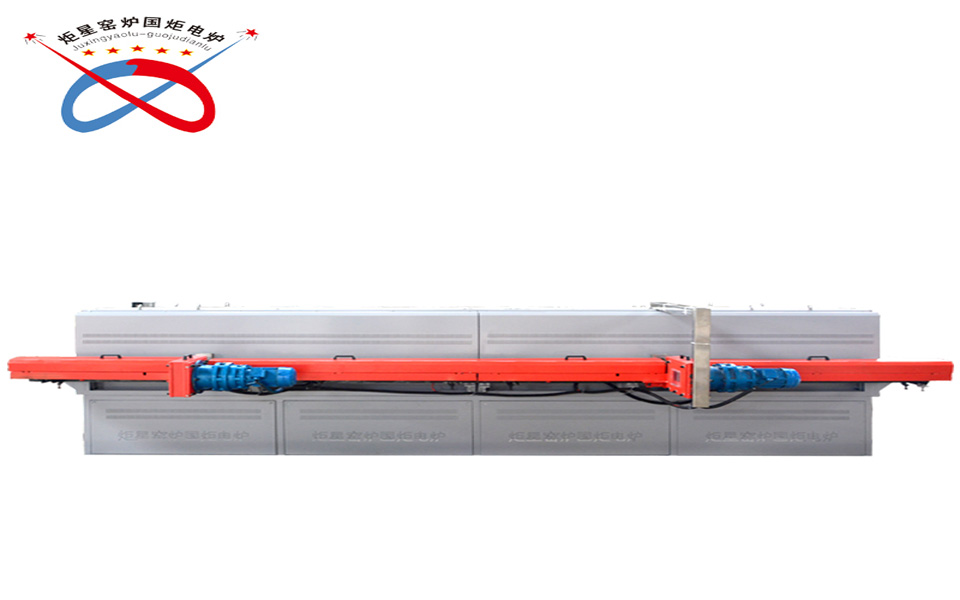

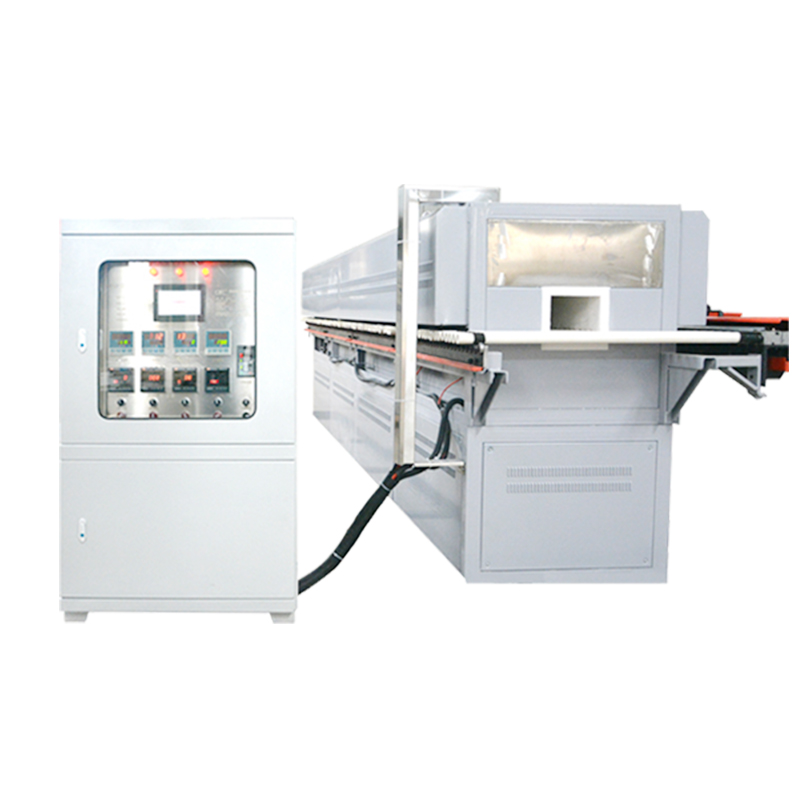

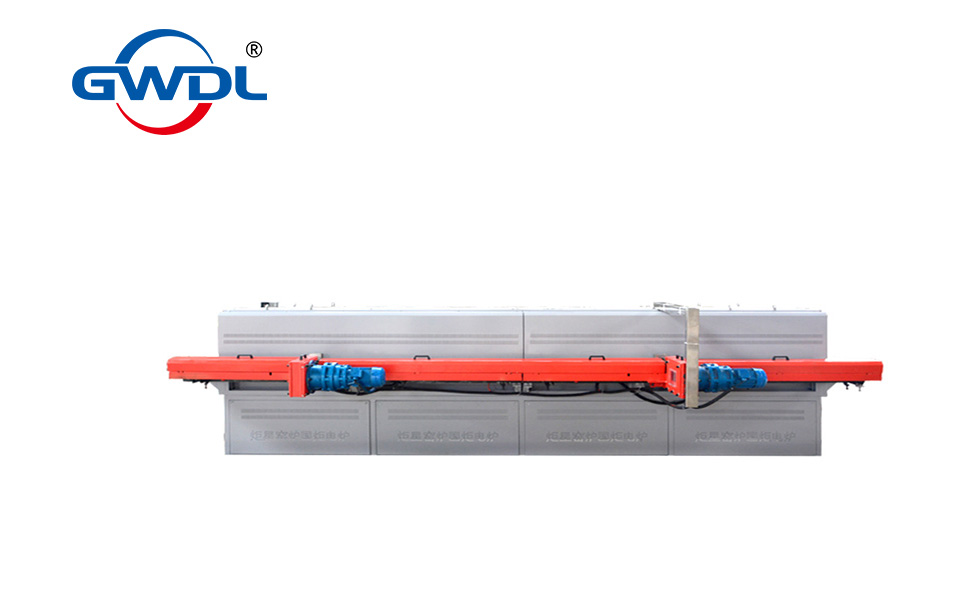

产品名称：小型实验辊道炉
型号：GWL-1300SRK-30-4000
规格：1200度
备注：是专为高等院校﹑科研院所的实验室及工矿企业对陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、新材料开发、特种材料、建材、金属、非金属及其它化和物材料进行烧结﹑融化﹑分析、生产而研制的专用设备。
名称 | GWL系列节能辊道式电阻炉 | |
项目 | 型号 | GWL-SRK-30-4000 |
最高温度 | ℃ | 1350度 |
正常工作温度 | ℃ | 1280度 |
电压/相数 | V/相 | 380V/3相 |
额定加热功率 | kW | 40kw |
炉膛尺寸 | mm | 4000*150*140， |
棍棒材质 | AL2O3 | 不锈钢棍棒+陶瓷棍棒 |
辊棒间距 | mm | 40 |
辊棒直径 | mm | Ø30 |
棍棒离地高度 | mm | 835 |
加热元件 | 高温合金电阻丝+硅碳棒 | |
温区 | 区 | 2，升温和高温区，高温区2300mm |
控温点 | 点 | 4 |
控温精度 | ℃ | ≤±1 |
炉温截面温差 | ℃ | ≤±3 |
热电偶 | 分度号 | （K） |
温控方式 | 自动 | 温控点独立控温，采用进口（国产）智能温控仪表，PLD调节，SCR控制 |
速度范围 | mm/h | 120-1000 |
注：可根据用户工艺要求另行设计制造，更多规格及参数和详细技术方案请来电索取 | ||
| 炬星窑炉主要部件配置清单 | ||||||||||
| 序号 | 项目 | 名称 | 分类 | 厂家 | 备注 | |||||
| 1200度 | 1400度 | 1600度 | 1700度 | 1800度 | 1900度 | |||||
| 1 | 外壳 | 双层外壳 | ● | ● | ● | ● | ● | ● | 炬星窑炉 | |
| 2 | 电热元件 | 电加热器 | 高温合金电阻丝 | 硅碳棒 | 硅钼棒 | 1800型硅钼棒 | 1850型硅钼棒 | 1900型硅钼棒 | 炬星窑炉 | |
| 3 | 电器控制部分 | 温控仪 | 858P | 858P | 858P | 858P | 858P | 858P | 厦门宇电 | |
| 4 | 热电偶 | K | S | B | B | B | B+光纤 | 大正/光明 | ||
| 5 | 电压表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 6 | 电流表 | ● | ● | ● | ● | ● | ● | 正泰 | ||
| 7 | SCR调功器 | ● | ● | ● | ● | ● | ● | 炬星窑炉 | ||
| 8 | 接触器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 9 | 空开 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 10 | 按钮 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 11 | 蜂鸣器 | ● | ● | ● | ● | ● | ● | 正泰/德力西 | ||
| 12 | 快熔 | ● | ● | ● | ● | ● | ● | 茗熔 | ||
| 13 | 变压器 | ○ | ○ | ● | ● | ● | ● | 炬星窑炉 | ||
| 14 | 耐火隔热炉膛 | 陶瓷纤维板/模块 | 1260 | 1500 | 1700 | 1800 | 1850 | 氧化锆纤维2100 | 炬星窑炉 | |
| 15 | 炉口隔热塞砖（内门） | ○ | ● | ● | ● | ● | ● | 炬星窑炉 | ||
| 16 | 承烧板 | 石英陶瓷 | 石英陶瓷 | 刚玉莫来石 | 刚玉莫来石 | 刚玉莫来石 | 氧化锆纤维2100 | 炬星窑炉 | ||
