一、 设备用途：

1、 设备应用领域高温烧结、热处理、脱脂等领域。

2、 主要工艺路线为：装料→升温→保温→降温→开炉。

二、 主要技术指标:

1. 使用性能

（1） 设计温度：1300℃，长期工作温度：1200℃；可连续工作1200℃ 及以内均可使用（范围内可调）。

（2） 炉膛尺寸：1200mm*1200mm*1200mm(长*宽*高)；有效温区内炉温均匀性：实际温度=设定温度±5℃。有效温区：1000mm*1000mm*1000mm。

（3） 温度控制精度：控制热电偶实际值与设定值差值在±1℃内。

（4） 最大加热速率：15℃/min，常用加热速率：1-10℃/min。

（5） 降温速率可实现：每小时降低1℃。

（6） 使用周期：能够满足连续开机30天工作。

（7） 工艺设置分段：10组30段以上。能够储存10组工艺，每组工艺可设置30个分段。

（8） 电源：AC380V，三相五线制；50Hz，180kw（设计功率）

三、 设备组成部件

1、 电控柜

a) 实现自动控制：触摸屏 PLC 控制系统，温控表 PID 调节、调功器控制，可编多段程序控温曲线，无需看守（全自动升温、保温、降温）。

b) 控制柜装有通风散热以及自动照明装置

c) 设备设置3个加热温区，使用热电偶型号：K型热电偶。设置控温热电偶和监视热电偶，两两配对，共计6个热电偶。控温热电偶：用来执行温度程序控制；监控热电偶：用来对温控热电偶温度和报警

2、 炉体

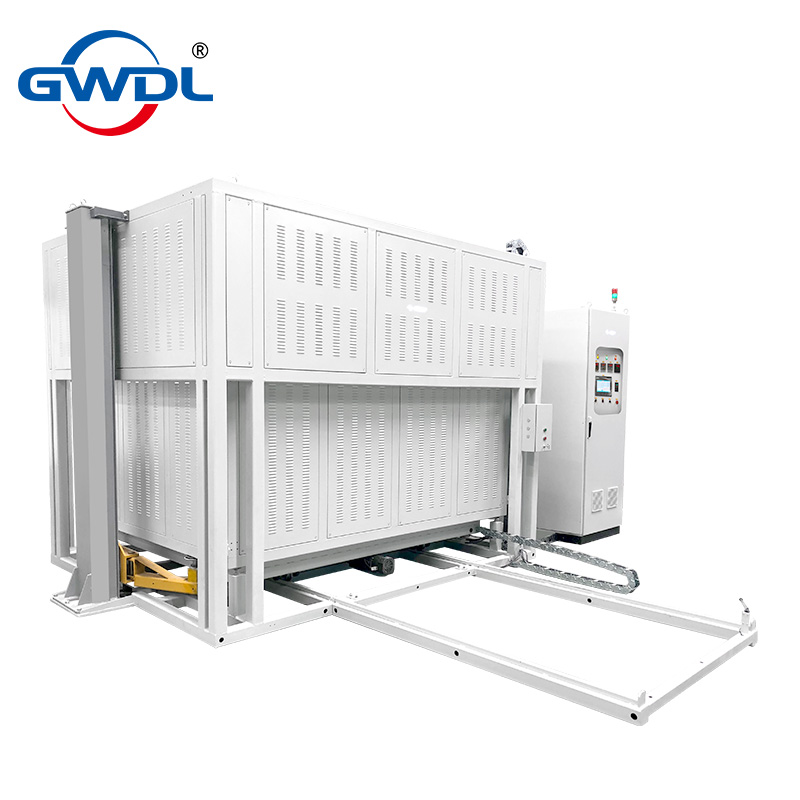

设备外观： 设备主体颜色白灰（AL7035)，如右图所示：

1) 炉膛结构

a) 氧化铝多晶纤维材料和轻质莫来石砖砌筑，结构合理稳定，耐急冷急热，无裂缝、无结晶、不掉渣、无污染，不对产品产生影响。

b) 底部结构稳定，不能有坍塌或者有轻微下陷。

c) 加热材质：康泰尔高温合金电阻丝（Kanthal）。

d) 保温材质厚度：＞250mm，材质品牌：伊索莱特或摩根塞拉1430 和 1600 型保温棉搭配使用，炉膛内层使用 1600 型纤维板。

e) 底部采用耐高温高强度莫来石砖铺设，底部承重＞1000kg，承受压强>3.5Kpa

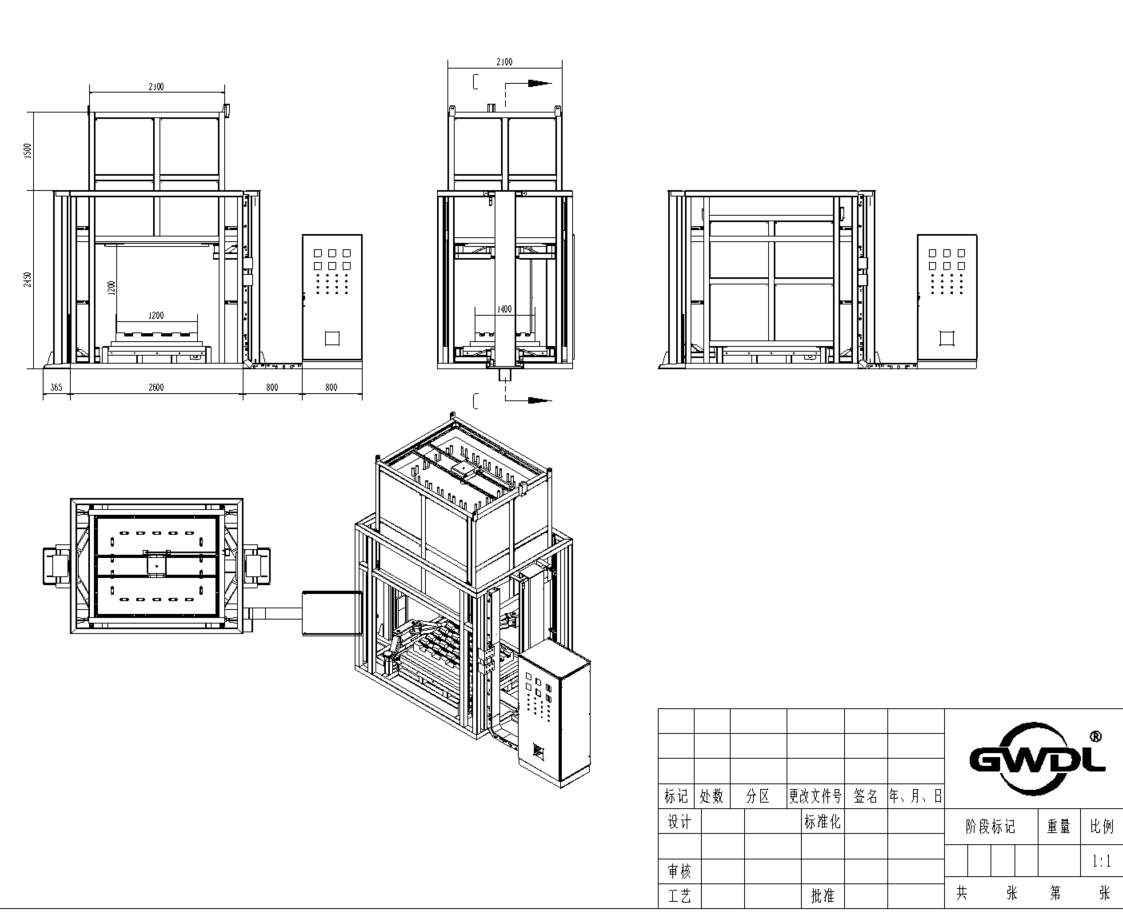

2) 炉体结构

a) 炉体结构紧密，炉门与炉体结构紧密，不得有热量流失问题。

b) 升降炉，底部料台可以平移，升降过程平稳不晃动，平行移动无抖动。

c) 加热方式：满足炉膛左、右、后、炉门四面加热。

四、 主要部件的技术参数以及品牌：

五、 其他指标

1 安全及水电指标

（1） 回路保护：偏差保护，超温保护，漏电保护，断偶保护，超压保护，超流保护等声光报警系统；

（2） 炉体表面温升：≤30℃，可无防护触摸。

（3） 配备急停按钮。

2 安装指标

车间入口尺寸为高3m、宽3米，设计搬运方案时增加保护措施。车间高度5米，无行车。在签订合同前，制作方需要根据现场能源、空间、布局、电气现状，并与工厂充分沟通

后，制定设计方案。

六、 电控系统

实现自动控制：触摸屏 PLC 控制系统，温控表 PID 调节、调功器控制，可编多段程序控温曲线，无需看守（全自动升温、保温、降温）。

1、 采用西门子 S7-1200PLC+ 10 寸触摸屏联合控制，控制电柜采用英杰电柜；

2、 所有技术参数均可在触摸屏上设定，并且可以查询最近一个月设备所有电压、电流、功率、温度等历史曲线；显示生产工作参数，机器工作状态和机器故障点；

3、 通信：设备预留以太网通信接口，能与上位机进行通信,实现双网卡不同网段通讯；需要远程读取设备运行状态数据时，供货商提供必要协助。

4、 在主操作台处设置紧急停车按钮，控制方式包含本地控制和远程控制；

5、 触摸屏可控制、显示、主要参数及长度量。常用控制设外部按钮带有手动跳步骤按钮，如果设备异常程序卡死，可进行手动跳过该步骤。

6、 可以简单快捷查看设备实时和设定温度曲线，可保存和导出3个月设定和实际温度、功率、电流、电压数据

7、 电机能耗：一级能耗；

8、 低压电器施耐德品牌（包含断路器、接触器、按钮）；
